Alüminyum profil, boru ve çubuk kesimi
Altı kayıt 1400 mm, dört dikme 1050 mm, yirmi bir baba 820 mm. Toplam beş çubuk der. Kayıtlar altıyı zorunlu kılar. 2500 mm artık altıncı çubuğu düşürür.
Profil siparişi bir metre toplamı değildir. Tek kesitten kaç çubuk çıkacağıdır. Toplam beş çubuk diyebilir; testere altı ister. Artık, o altıncı çubuğu ancak stok boyu listeyi onsuz almıyorsa düşürür.
Bu, boy kesiminin atölyedeki hâli: bir kalıp, üreticiden gelen boy ve rafta duran artık. Hesabın kendisi doğrusal kesim optimizasyonu yazısında. Burada soru, hangi çubukların alınacağı ve hangi artığın yerinde bırakılacağıdır.
Tek kesit, tek iş
40×40 kutu profil, 40×20 ile aynı çubuğa girmez. Cam çıtası da girmez. Aynı 40×40 başka bir kaplamadaysa ve artığı o kaplamayla kullanmayacaksanız, o da ayrı iştir. Boruda kural değişmez. Dış çapı 42 mm olanla 33 mm olan, ikisine de boru densin, iki iştir.
CutGrid, listedeki her boyu verdiğiniz stok satırlarına dizer. Malzeme adı etikettir. İşi bölmez. İki kesit, iki kesim listesi demektir.
Yazılan boy, testerenin keseceği boydur
45° gönyede kesim boyu, uzun köşenin boyudur. Kaynak ağzı için pay bırakıyorsanız o da bu sayının içindedir. Açı alanı yoktur. Boyun üstüne testere payını ekleyip bir de Testere Payı alanını 3 mm yaparsanız aralık iki kez sayılır. Bıçağın kendisi için: testere payı.
Çubuktan uzun parçayı yazılım bölmez. 6000 mm stokta 7200 mm kayıt, plan değil hatadır. Ek yerini siz seçin, keseceğiniz iki boyu ayrı ayrı yazın.
3 açıklıklı korkuluk, 40×40
40×40 mm kutu profil. Soğuk testere, 3 mm testere payı. Uçlar temiz, uç trim 0. Dört dikme üç açıklık yapar. Her açıklıkta iki kayıt ve yedi baba vardır. Testere listesi:
Parça | Boy (mm) | Adet |
|---|---|---|
Kayıt | 1400 | 6 |
Dikme | 1050 | 4 |
Baba | 820 | 21 |
Parçalar 29.820 mm. 6000 mm boyuna bölününce 4,97 çıkar. Alt sınır beş çubuktur. Beş çubuk, sipariş değildir.
Beş değil, altı çubuk
Stok yalnız 6000 mm ise liste altı çubuk tutar:
Üç çubuğun her biri bir dikme ve altı baba alır. 1050 + 6 × 820 ve altı testere payı, 5988 mm. Artık 12 mm.
Bir çubuk üç kayıt ve iki baba alır. Kullanılan boy 5852 mm. Artık 148 mm.
Bir çubuk üç kayıt ve bir dikme alır. Kullanılan boy 5259 mm. Artık 741 mm.
Son çubuk bir baba alır, 820 mm. Artık 5180 mm. Bu artık bir çubuktur. Üzerine 40×40 yazın.
Toplam beş dedi. Beş imkânsız. Kontrolü kısa. Her parçaya bir testere payı yazın: 31 parça, 93 mm, liste 29.913 mm olur. Her çubukta parça sayısından bir kesim eksik. Her çubuğa 3 mm'yi geri verin: 5 × 6.003 = 30.015 mm. Planın tamamında 102 mm pay vardır.
Kayıt taşıyan ve 102 mm ya da daha uzun artık bırakan bir çubuk, bu payı tek başına bitirir. Kayıt taşıyıp daha az artık bırakan iki desen vardır:
İki kayıt ve üç dikme. Artık 38 mm.
Bir kayıt, iki dikme ve üç baba. Artık 25 mm.
İkisi de kayıt başına en az bir buçuk dikme ister. Altı kayıt için dokuz dikme gerekir. Bu listede dört dikme var. Beş çubuk tutmaz.
2500 mm artık, altıncı çubuğu düşürür
Aynı kesimler. Stoka bir satır daha: 2500 mm, adet 1, aynı kesit. Artık üç baba alır. 820 + 3 + 820 + 3 + 820 = 2466 mm, artık 34 mm. Yeni alınan çubuk beş olur, altı değil. Plan artığa üç baba koyar. Uzun artık yeni bir çubuğa geçer: 2144 mm.
Beş yeni çubuk, altı çubukluk planın ilk beşi değildir. Üçü yine bir dikme ve altı baba alır, artık 12 mm. Biri dört kayıt alır, artık 391 mm. Biri iki kayıt ve bir dikme alır, artık 2144 mm. Raftan çekilen boy 32.500 mm’dir, 36.000 mm değil.
6500 mm stok beş çubuktur, artık rafta kalır
Aynı liste 6500 mm çubukta beş çubuk tutar. Alınan 32.500 mm:
Bir çubuk üç dikme ve dört baba alır. Artık 52 mm.
Bir çubuk dört kayıt ve bir baba alır. Artık 68 mm.
İki çubuğun her biri bir kayıt ve altı baba alır. Artık 162 mm.
Son çubuk bir dikme ve dört baba alır. Artık 2158 mm. Sonraki iş aynı kesitse bu parça saklanır.
2500 mm artığı bu çubukların yanına, stok listesine koyun. Plan onu kesmez. İki durumda da beş yeni çubuk vardır, çekilen boy 32.500 mm kalır. Artık rafta durur. Onu kesmek, işin istemediği bir parçayı harcamaktır.

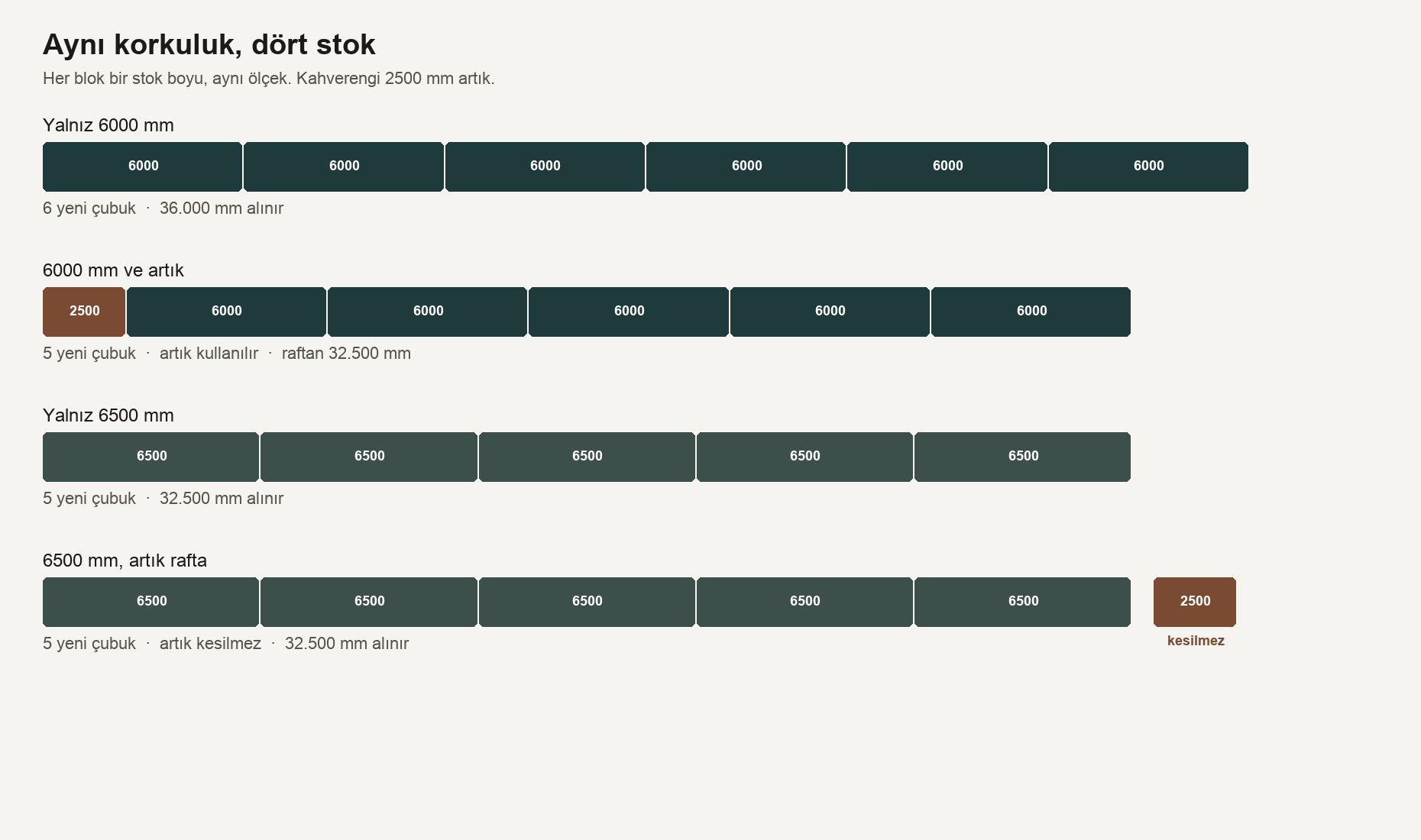

Raf | Alınacak yeni çubuk | Çekilen boy |
|---|---|---|
Yalnız 6000 mm | 6 × 6000 | 36.000 mm |
6000 mm + bir adet 2500 mm artık | 5 × 6000 | 32.500 mm |
Yalnız 6500 mm | 5 × 6500 | 32.500 mm |
6500 mm, artık rafta | 5 × 6500 | 32.500 mm |
Bu listede uç trim
İki uçtan 10 mm uç trim, kullanılabilir boyu 5980 mm bırakır. Yine altı çubuktur, ama aynı çubuklar değildir. Bir dikme ve altı baba 5988 mm ister. Çubuk artık bunu vermez, o desen dağılır.
İki çubuğun her biri bir kayıt, iki dikme ve üç baba alır. Artık 5 mm.
Bir çubuk üç kayıt ve iki baba alır. Artık 128 mm.
Bir çubuk yedi baba alır. Artık 222 mm.
Bir çubuk bir kayıt ve beş baba alır. Artık 465 mm.
Son çubuk bir baba alır. Artık 5160 mm.
Trim kullanılabilir boyu değiştirir. Çubuk adedi aynı kalsa da plan yeniden dizilebilir. Bu listede 12 mm artık, 20 mm kısalacak yer değildi. Çubuk dağıldı.
CutGrid’de
Doğrusal (1D) seçin. Çubuk Ayarları altında Çubuk boyu, alabileceğiniz adet, Uç trim ve Testere Payı 3. Artık kendi satırıdır: 2500 mm, adet 1. Üç boyu ve adetlerini yazın. Yükseklik kullanılmaz. Parça boyuna testere payı eklemeyin. Optimize edin. Plandaki çubuk adedi, alınacak adettir.
Uzun çubuklar listeyi zaten alıyorsa artık satırı kullanılmadan kalır. İstenen sonuç budur. Doğrusal mod artığı stok kütüphanesine kendisi yazmaz. O düğme levha kesimindedir. Çubukta boyu ve kesiti parçanın üzerine yazarsınız, sonraki işte satırı siz eklersiniz.
Rafta sorulanlar
Bu korkuluk kaç çubuk?
6000 mm ise altı. 2500 mm artık gerçekten varsa ve aynı kesitse, yeni alınan 6000 mm çubuk beştir. 6500 mm ise beş, artık da rafta kalır.
Neden beş adet 6000 mm yetmiyor?
Toplam yetiyor gibi durur. Kayıtlar yetmez. Beş çubuğun toplam payı 102 mm ise, her kayıt en az bir buçuk dikmeyle aynı çubukta durmak zorundadır. Altı kayıt dokuz dikme ister. Dikme dört tanedir.
Artık her zaman bir çubuk kazandırır mı?
Hayır. 6000 mm stokta bu parça kazandırır, çünkü liste onsuz beş çubuğa sığmaz. 6500 mm stokta liste zaten beş çubuğa sığar. Artık kesilmez.
Plan artığı yine de keser mi?
Artığı kesmemek daha fazla çubuk ya da daha fazla stok istemiyorsa kesmez. 6500 mm çubukların yanında 2500 mm parça kesilmeden kalır.
Gönyeyi yazılım hesaplar mı?
Hayır. Uzun köşenin boyunu siz yazarsınız. Plan o boyu keser.
Kısa sonuç
Tek kesit, tek liste. Malzeme adı iki profili birbirinden ayırmaz.
Boyların toplamının stok boyuna bölümü alt sınırdır. Burada beş dedi. Kayıtlar ve dikmeler, 6000 mm stokta altı çubuğu zorunlu kılar. Bunu testereyi çalıştırmadan kontrol edebilirsiniz.
Artık, ancak onsuz stok boyları listeyi almıyorsa bir çubuk kazandırır. 6000 mm stokta bu 2500 mm parça kazandırır. 6500 mm stokta kazandırmaz ve kesilmemelidir.
5180 mm artığı saklayın, kesiti üzerine yazın. 12 mm uç, baba değildir.
Elinizdeki kesiti kesin
Bir kesim listesi açın, Doğrusal (1D) seçin, her stok boyunu kendi satırına yazın. Artığı siparişten önce ekleyin; planın onu gerçekten kullanıp kullanmadığına bakın.
