Aluminium Profielen, Buis en Staf: Een 1D Snijgids

Een profielorder is geen meterstotaal. Het is een aantal staven van één profiel. Het totaal kan vijf staven aangeven terwijl de zaag er zes nodig heeft, en een restant verwijdert die zesde staaf alleen wanneer de fabriekslengte de lijst niet zonder kan bevatten.

Dit is de werkplaatsversie van een lineaire snede: één matrijs, de fabriekslengte die je kunt kopen, en het restant dat al op het rek ligt. De berekening zelf staat in wat lineaire snijoptimalisatie is. Hier is de vraag welke staven je oppakt, en welk restant je laat liggen waar het is.

Één profiel is één klus

Een 40×40 buis deelt geen staaf met een 40×20, of met een glaslat, of met dezelfde 40×40 in een andere afwerking als je het restant niet hergebruikt over afwerkingen heen. Voor buis geldt dezelfde regel. Een buitendiameter van 42 mm en een buitendiameter van 33 mm zijn twee klussen, ook al worden ze allebei buis genoemd.

CutGrid plaatst elke lengte op de lijst op de voorraadregels die je hebt opgegeven. De materiaalnaam is een label. Het splitst de klus niet. Twee profielen betekent twee zaaglijsten.

Typ de lengte die de zaag zal snijden

Bij een versteksnede van 45° is de snijlengte het lange punt. Als je een lasnaad openlaat, zit dat al in dat getal verwerkt. Er is geen hoekveld. Voeg de zaagsnede bovenop de lengte toe én stel Zaagsnede in op 3 mm, en de opening wordt dubbel geteld. Voor het zaagblad zelf, zie wat zaagsnede is.

Een stuk dat langer is dan de staaf wordt niet voor je gesplitst. Een rail van 7200 mm op voorraad van 6000 mm is een fout, geen plan. Kies de verbinding en voer de twee lengtes in die je daadwerkelijk zult zagen.

Een 3-vaks rail in 40×40

40×40 mm vierkante buis. Koudezaag, 3 mm zaagsnede. De uiteinden zijn al haaks, dus eindafkorting is 0. Vier stijlen maken drie vakken. Elk vak heeft twee rails en zeven balusters. De zaaglijst is:

De onderdelen tellen op tot 29.820 mm. Gedeeld door 6000 is dat 4,97, dus vijf staven is de ondergrens. Vijf staven is niet de order.

Zes staven, niet vijf

Met alleen voorraad van 6000 mm heeft de lijst zes staven nodig:

• Drie staven bevatten elk één stijl en zes balusters. 1050 + 6 × 820, plus zes zaagsneden, is 5988 mm. Restant 12 mm.

• Eén staaf bevat drie rails en twee balusters. Gebruikte lengte 5852 mm. Restant 148 mm.

• Eén staaf bevat drie rails en één stijl. Gebruikte lengte 5259 mm. Restant 741 mm.

• De laatste staaf bevat één baluster, 820 mm. Restant 5180 mm. Dat restant is een staaf. Markeer het als 40×40.

De som zei vijf. Vijf is onmogelijk, en de controle is snel. Geef elk stuk een zaagsnede: 31 stukken voegen 93 mm toe, dus de lijst is 29.913 mm. Elke staaf heeft één snede minder dan stukken, dus geef elke staaf 3 mm terug: 5 × 6.003 = 30.015 mm. Het hele plan heeft dan 102 mm speling.

Een staaf die een rail bevat en 102 mm of meer overlaat, besteedt die speling zelf op. Slechts twee patronen bevatten een rail en laten minder over:

• Twee rails en drie stijlen. Restant 38 mm.

• Eén rail, twee stijlen en drie balusters. Restant 25 mm.

Beide vragen om ten minste anderhalve stijl per rail. Zes rails zouden negen stijlen nodig hebben. Deze lijst heeft er vier. Vijf staven kunnen het niet bevatten.

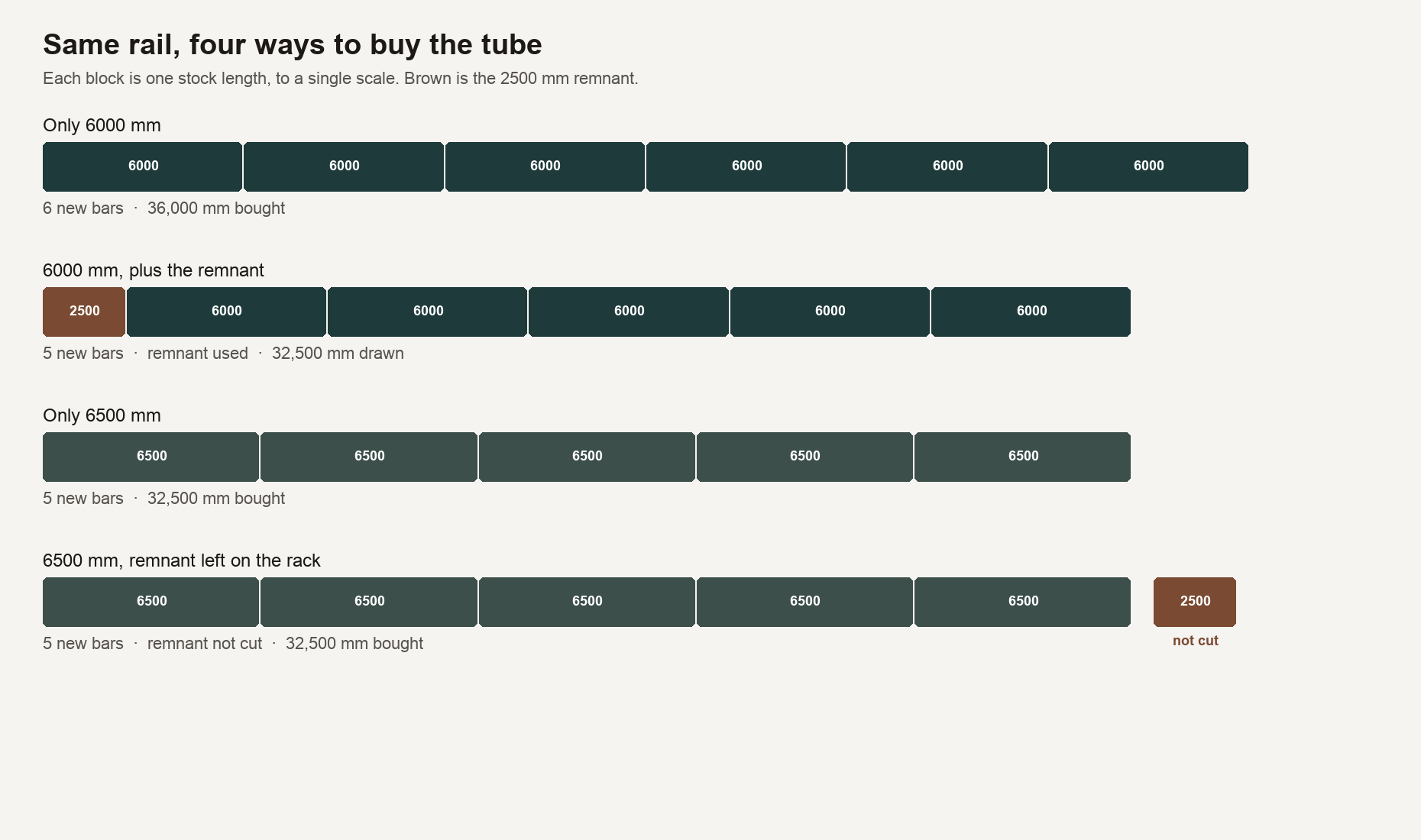

Een restant van 2500 mm verwijdert de zesde staaf

Dezelfde sneden. Voeg een voorraadlijn toe: 2500 mm, aantal 1, hetzelfde profiel. Het restant bevat drie balusters. 820 + 3 + 820 + 3 + 820 = 2466 mm, restant 34 mm. Je koopt vijf nieuwe staven van 6000 mm, niet zes. Het plan plaatst er drie op, en het lange restant gaat naar een nieuwe staaf: 2144 mm.

De vijf nieuwe staven zijn niet de eerste vijf van het zes-stavenplan. Drie bevatten nog steeds een stijl en zes balusters, restant 12 mm. Eén bevat vier rails, restant 391 mm. Eén bevat twee rails en een stijl, restant 2144 mm. Lengte getrokken van het rek is 32.500 mm in plaats van 36.000 mm.

Voorraad van 6500 mm is vijf staven, en het restant blijft

Dezelfde lijst op staven van 6500 mm heeft vijf staven nodig, 32.500 mm gekocht:

• Eén staaf bevat drie stijlen en vier balusters. Restant 52 mm.

• Eén staaf bevat vier rails en één baluster. Restant 68 mm.

• Twee staven bevatten elk één rail en zes balusters. Restant 162 mm.

• De laatste bevat één stijl en vier balusters. Restant 2158 mm. Bewaar dat stuk als de volgende klus hetzelfde profiel heeft.

Zet het restant van 2500 mm in de voorraadlijst naast deze staven. Het plan snijdt het niet. Vijf nieuwe staven hoe dan ook, en de getrokken lengte blijft 32.500 mm. Het restant blijft op het rek. Het snijden ervan zou een stuk verbruiken dat de klus niet nodig heeft.

Eindafkorting op deze lijst

10 mm eindafkorting aan beide uiteinden laat 5980 mm bruikbaar. Nog steeds zes staven, maar niet dezelfde staven. Een stijl en zes balusters hebben 5988 mm nodig, en de staaf biedt dat niet meer, dus dat patroon vervalt.

• Twee staven bevatten elk één rail, twee stijlen en drie balusters. Restant 5 mm.

• Eén staaf bevat drie rails en twee balusters. Restant 128 mm.

• Eén staaf bevat zeven balusters. Restant 222 mm.

• Eén staaf bevat één rail en vijf balusters. Restant 465 mm.

• De laatste bevat één baluster. Restant 5160 mm.

Afkorting verandert de bruikbare lengte en kan het plan herschikken zelfs wanneer het aantal staven gelijk blijft. Op deze lijst kon het restant van 12 mm niet met 20 mm krimpen. De staaf brak in plaats daarvan op.

Uitvoeren in CutGrid

Schakel over naar Linear (1D). Stel onder Bar Settings de Bar length in, het aantal dat je kunt krijgen, End trim, en Zaagsnede op 3. Het restant is een eigen voorraadlijn, 2500 mm, aantal 1. Voer de drie lengtes en hun aantallen in. Hoogte wordt niet gebruikt. Voeg geen zaagsnede toe aan het onderdeel. Optimaliseer. Het aantal staven op het plan is het aantal te kopen staven.

Als de langere staven de lijst al bevatten, blijft de restantregel ongebruikt. Dat is het resultaat dat je wilt. De lineaire modus slaat restanten niet automatisch op in de voorraadbibliotheek. Die knop staat op een plaatsnijlijst. Schrijf op een staaf de lengte en het profiel op het stuk, en voeg de rij zelf toe bij de volgende klus.

Vragen die bij het rek opkomen

Hoeveel staven heeft deze rail nodig?

Zes van 6000 mm. Vijf nieuwe staven van 6000 mm als het restant van 2500 mm echt is en hetzelfde profiel heeft. Vijf van 6500 mm, en dan blijft het restant op het rek.

Waarom niet vijf staven van 6000 mm?

De som komt er. De rails niet. Met slechts 102 mm speling over vijf staven moet elke rail in een patroon zitten dat ook ten minste anderhalve stijl bevat. Zes rails zouden negen stijlen nodig hebben. Er zijn er vier.

Bespaart het restant altijd een staaf?

Nee. Op voorraad van 6000 mm doet dit restant dat, omdat de lijst niet op vijf staven past zonder het. Op voorraad van 6500 mm past de lijst al op vijf, dus het restant wordt niet gesneden.

Zal het plan het restant toch snijden?

Niet wanneer het weglaten ervan niet meer staven en niet meer voorraad gebruikt. Naast staven van 6500 mm blijft het stuk van 2500 mm onbewerkt.

Berekent de software de versteksnede?

Nee. Je typt het lange punt. Het plan snijdt die lengte.

Belangrijkste punten

Één profiel, één lijst. De materiaalnaam houdt twee profielen niet uit elkaar.

De som van de lengtes gedeeld door de fabriekslengte is een ondergrens. Hier zei het vijf. De rails en de stijlen maken zes staven van 6000 mm noodzakelijk, en dat kan worden gecontroleerd zonder de zaag te starten.

Een restant bespaart een staaf alleen wanneer de fabriekslengte de lijst er niet zonder kan bevatten. Op voorraad van 6000 mm doet dit stuk van 2500 mm dat. Op voorraad van 6500 mm niet, en het mag niet worden gesneden.

Bewaar het restant van 5180 mm en schrijf het profiel erop. Een stuk van 12 mm is geen baluster.

Snij het profiel dat je hebt

Open een zaaglijst, schakel over naar Linear (1D), en zet elke fabriekslengte op een eigen voorraadlijn. Voeg het restant toe voordat je bestelt, en kijk dan of het plan het daadwerkelijk gebruikt.

Start een lineaire zaaglijst →
